Signaleer perfectieperspectieven

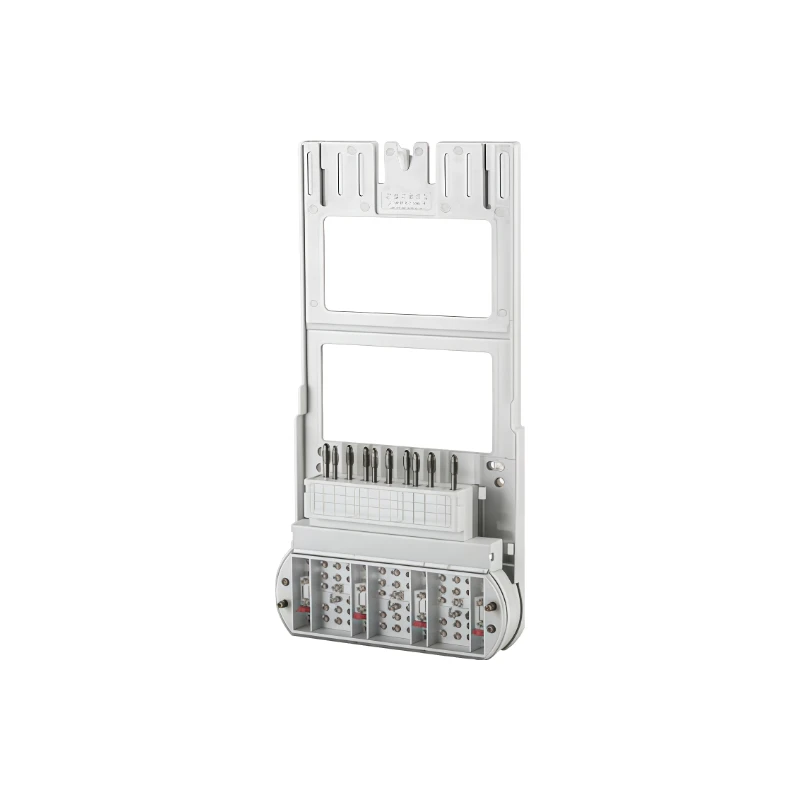

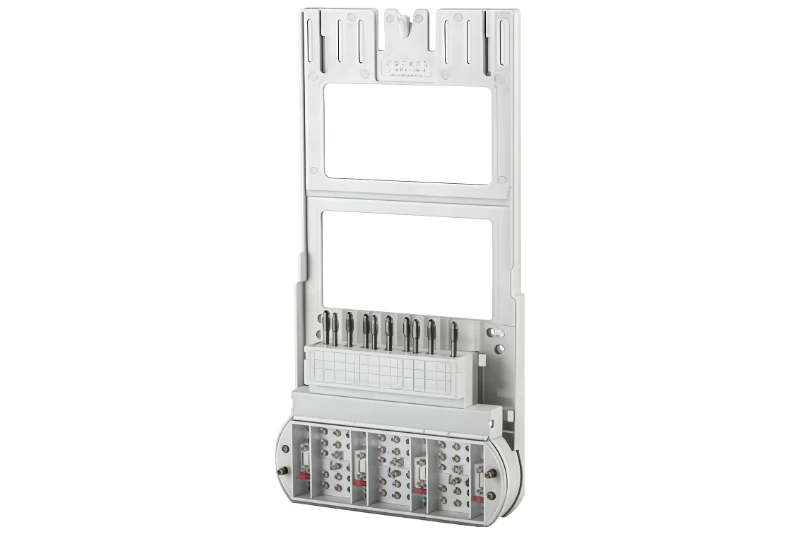

In moderne nutsbewakings- en geautomatiseerde beschermingsrelaiskasten verslechtert de koppeling van elektromagnetische ruis met secundaire draadarrays van stroomtransformatoren (CT) de meetnauwkeurigheid ernstig. Dit kan catastrofale valse trips op stroomonderbrekers veroorzaken. Om dit operationele gevaar tegen te gaan, consolideert dit lage-doorlaat 6A drie-fase filterverbindingsblok de kanalen A-N, B-N en C-N in één enkele afgeschermde module. Het levert zuivere analoge signalen aan digitale microprocessors en elimineert de ruimte en het werk van discrete secundaire bedradingsrails.
Unieke technische parameters
Ultra-circuitkern met lage vervorming: de interne LC-filtratiecomponenten zijn berekend om een verwaarloosbare ingangsimpedantie toe te voegen, waardoor de standaard CT-belastingslimieten worden beschermd. Het handhaaft een ultra-precieze faseverschuiving van minder dan of gelijk aan 1 graad en een totale samengestelde verhoudingsfout van minder dan 0,5%, in overeenstemming met de strenge IEC 61869-2-utiliteitsparameters.
Isolatiebasis van polymeerpolycarbonaat: Afwijkend van traditionele broze kunststoffen die breken onder thermische belasting, is de carrosseriestructuur geïnjecteerd met hoog-moleculair polymeerpolycarbonaat. Dit zorgt voor een enorme schokbestendigheid tegen -verbrijzeling, geen absorptie van water uit de omgeving om meeldauw tegen te houden, en een UL94 V-0 brandvertragende classificatie.
Trillingen-Immune combo-schroeftunnels: aansluitblokken maken gebruik van een geavanceerde composietcombinatie met sleufschroeven. Veldteams kunnen secundaire draden van 0,5 mm² tot 4 mm² aanleggen met behulp van een rechte platte of kruisschroevendraaier, waardoor contactpaden met lage-weerstand worden gecreëerd die bestand zijn tegen machine-micro-trillingen op de vloer-.
Broadband Conducted Noise Ingress Guard: Levert een stabiel, geverifieerd invoegverlies van groter dan of gelijk aan 30 dB, van 50 Hz tot 1 MHz. Deze prestatie voorkomt dat geleide hoogfrequente EMI, gegenereerd door nabijgelegen frequentieregelaars (VFD's) en draaggolfradio's, gevoelige tellerkaarten beschadigt.
Technische parameters
| Parameter | Waarde |
| Nominale stroom | 6 A continu (geschikt voor 1 A / 5 A CT secundair) |
| Nominale spanning | 660 V AC (isolatie) |
| Aantal kanalen | 3 (A‑N, B‑N, C‑N) |
| Filtertopologie | Low-pass LC (geoptimaliseerd voor CT-signaalbandbreedte) |
| Insertieverlies (typisch) | Groter dan of gelijk aan 30 dB (50 Hz – 1 MHz) |
| Faseverschuiving @ 50 Hz | Minder dan of gelijk aan 1 graad |
| Samengestelde fout | Minder dan of gelijk aan 0,5% |
| Draadbereik (koper) | 0,5 mm² – 4 mm² |
| Terminaltype | Buisschroef (koppel groter dan of gelijk aan 0,5 N·m) |
| Behuizingsmateriaal | PC |
| Bedrijfstemperatuur | -25 graden – +85 graden |
| Opslagtemperatuur | -40 graden – +105 graden |
| Montage | Paneelmontage (schroef) of optionele DIN-railadapter |
| Certificeringen | CE, RoHS, IEC 61869-2 (nauwkeurigheid) |
Strategische implementatielocaties
Geoptimaliseerd voor slimme- gridmeterarrays met meerdere huurders, beveiligingsrekken voor elektriciteitscentrales en industriële schakelnetwerken. Het verkleint de standaardvereisten voor paneelruimte met 50%, waardoor het oplossen van clusterproblemen wordt vereenvoudigd via vooraf-gemarkeerde verbindingsmarkeringen op het hoofdchassis.
Internationale validatiemerken
Dit apparaat is vervaardigd in volledige overeenstemming met strikte wereldwijde kwaliteitsrichtlijnen en beschikt over de formele China Compulsory Certification (CCC), CE-markeringen en RoHS-traceerbaarheid van de veiligheid. Het garandeert betrouwbare service op de lange- termijn zonder dat er extra externe stuurspanningslijnen nodig zijn.
